一、LZ10011手動火災報警按鈕防雨罩產品概述

　　其它附件系列LZ10011手動火災報警按鈕防雨罩碳鋼材質。可壁掛安裝，也可與LZ1001立柱配套安裝,適用于在室外安裝J-SAM-GST9116手動火災報警按鈕。

　　表面防腐及顏色：要求各部件外露表面除銹后噴塑處理。

　　立柱鋼管規格：φ48.3*3.6820#；

　　防雨罩材質及規格：厚2mm，Q235b

　　底座孔徑尺寸：孔間距130mm，地腳螺栓規格M20。

　　LZ10011型防雨罩可采用壁掛式安裝，也可與LZ1001型立柱配套安裝。

二、LZ10011手動火災報警按鈕防雨罩安裝示意圖

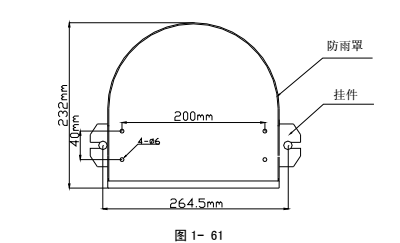

　　LZ10011型防雨罩壁掛安裝時需配用掛件進行安裝，壁掛安裝示意圖如圖1-61所示。

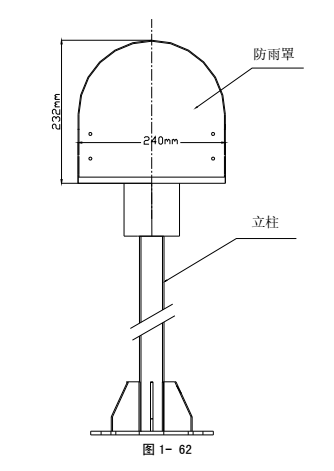

　　LZ10011型防雨罩與LZ1001型立柱配套安裝示意圖如圖1-62所示。

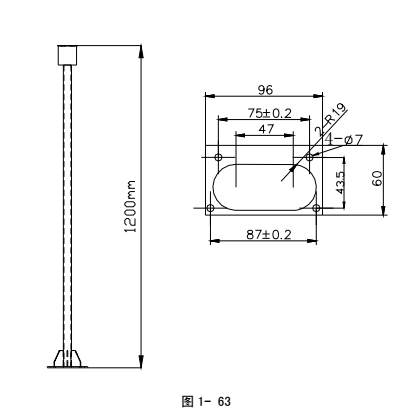

　　LZ1001型立柱外形示意圖如圖1-63所示。

　　布線要求：

　　本報警按鈕應用于ⅡB環境中，電纜引入裝置為橡膠密封圈型式。將截面積≥1mm²、外徑為φ8mm-φ10mm的屏蔽阻燃雙絞電纜穿過金屬墊圈和橡膠密封圈，將橡膠密封圈、金屬墊圈連同電纜一同旋進報警按鈕殼體，用扳手將密封圈壓緊對絲旋緊。

　　本報警按鈕也可應用于ⅡC環境中，但需使用隔爆型電纜密封套（填料函）作為引入裝置，安裝時，必須用填料函將電纜密封套填充，填充材料及填充方式符合防爆相關規定。
